Descrição
Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. O controle da tensão aplicada ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves.
Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo, desta forma, que a corrente solicitada seja a mínima necessária para a partida.
A SSW05 é uma chave de partida estática com controle de duas fases do motor e by-pass incorporado. Destinada para acionamento de motores de 0,75 a 75 cv.
Praticidade na Partida e Proteção de Motores
A soft-starter SSW05 é uma chave de partida estática, destinada à aceleração, desaceleração e proteção de motores. O controle da tensão aplicada ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves. Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo que a corrente solicitada seja a mínima necessária para a partida.
Com controle DSP (Digital Signal Processor), a SSW05 é projetada para fornecer ótima performance na partida e parada de motores, com excelente relação custo-benefício. Nelas estão incorporadas todas as proteções para seu motor elétrico, além disso, são facilmente ajustáveis, simplificando as atividades de start-up e operações do dia a dia. Suas dimensões compactas contribuem para a otimização de espaços em painéis elétricos.
Aplicações
A soft-starter SSW05 é especialmente recomendada para aplicações em:
Bomba de vácuo a palheta
Bombas centrífugas
Calandras (partidas a vazio)
Compressores a parafuso (partindo em alívio)
Misturadores
Refinadores de celulose
Ventiladores axiais (baixa inércia - carga leve)
Principais Características
Correntes: 3 a 85 A
Tensão: 220 a 575 V
Controle com DSP
IHM remota (opcional)
Proteções do motor incorporadas
Comunicação serial RS-232 incorporada
Benefícios
Bypass incorporado
Controle com processador digital (DSP)
Elevado rendimento
Compacta
Aumenta a vida útil do motor e equipamentos mecânicos da máquina acionada, eliminando choques mecânicos
Facilidade de operação, ajuste e manutenção
Instalação elétrica simples
Operação em ambientes de até 55 °C
Redução acentuada dos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida
Interface de Operação Remota
É uma interface de operação para instalação em porta de painel ou console de máquina. Essa interface também incorpora a função copy, que permite copiar a parametrização de uma SSW05 Plus para outras, possibilitando rapidez, confiabilidade e ganho de tempo na programação em aplicações de fabricantes de máquinas.
Software de Programação Gratuito SuperDrive
Software de programação via computador PC, em ambiente Windows®, para parametrização, comando e monitoração das SSW05 Plus. Permite editar parâmetros on-line e editar arquivos de parâmetros off-line, armazenados no microcomputador.
É possível armazenar arquivos de parâmetros de todas as SSW05 Plus existentes na aplicação. O SuperDrive também incorpora funções para transferir o conjunto de parâmetros do microcomputador para a SSW05 Plus, e também da SSW05 Plus para o microcomputador. A comunicação entre a soft-starter e o microcomputador é feita via interface serial RS232.
Dados Técnicos

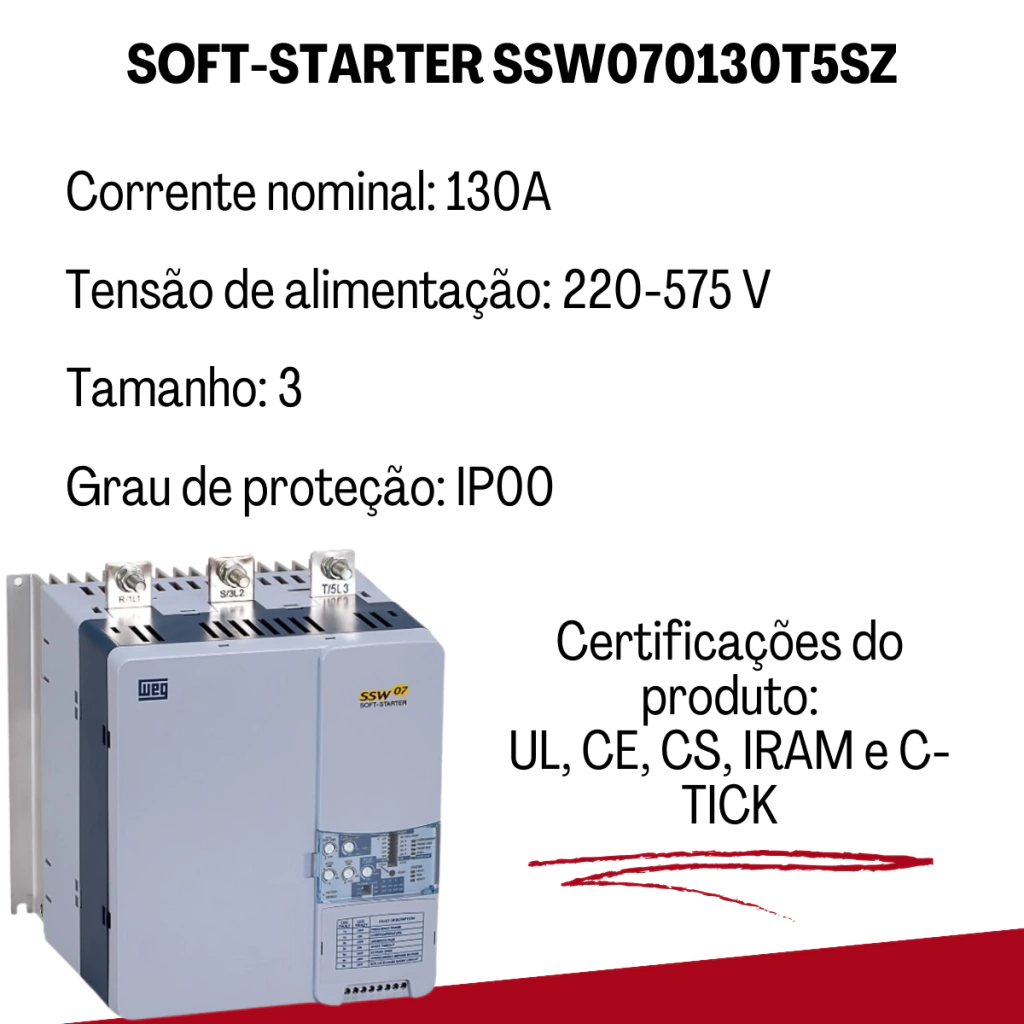

Corrente nominal: 130 A
Tensão de alimentação: 220-575 V
Grau de proteção: IP00
Tamanho: 3
Regime de partida: AC-53b 3-30:1170
Regime de partida (com kit de ventilação): AC-53b 3-30:330
Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Não
Rampa de tensão: Sim
Rampa de tensão e limite de corrente: Não
Limite de corrente: Sim
Rampa de limitação de corrente: Programável via opcional
Controle de bombas: Programável via opcional
Controle de torque: Não
Partida direta (D.O.L.): Programável via opcional
Certificações do produto: UL, CE, CS, IRAM e C-TICK
Parametrização via trimpots e dip switches: Sim
Parametrização via HMI: Disponível com opcional
Parametrização via software: Superdrive G2
Modbus-RTU RS-232: Disponível com opcional
Modbus-RTU RS-485: Disponível com opcional
Modbus-RTU USB: Não

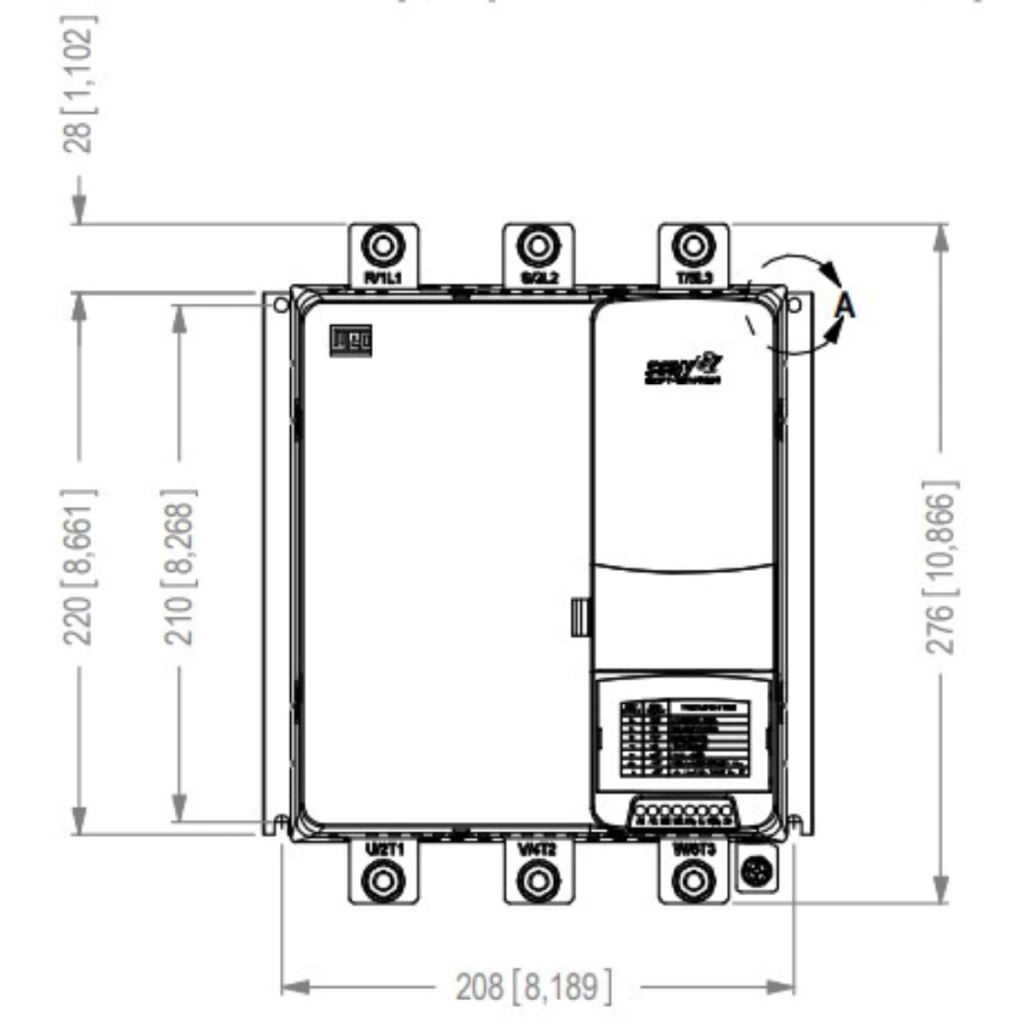

Altura : 276 mm
Largura : 223 mm
Profundidade : 220 mm
Peso : 7,6 kg
Código fornecedor: 10194176
.
