Contator 12A 24V DC CWB12-11-30C03 Weg

Desenvolvidos de acordo com as normas internacionais IEC 60947 e UL508, atendem a uma ampla variedade de aplicações.

Solução Compacta
Como são compactos, com 45 mm de largura disponíveis em até 38 A (18,5 kW em 380 V AC-3 trifásico), 54 mm de largura disponíveis de 40 até 80 A (37 kW em 380 V AC-3 trifásico), e 72 mm de largura disponíveis de 95 a 125 A (55 kW em 380 V AC-3 trifásico), os contatores CWB levam a uma redução geral no tamanho de painéis elétricos em comparação com soluções tradicionais de contatores com a mesma especificação.

Contatos Auxiliares 1NA + 1NF Incorporados
Atendem a maioria das aplicações sem a necessidade de contatos adicionais, permitindo redução de itens em estoque. Possuem características autolimpantes onde, através de contatos deslizantes, proporcionam alta confiabilidade em manobras de baixas tensões e correntes (17 V / 5 mA). Fácil acesso frontal mesmo com cabos de potência conectados.

Eficiência na Montagem
Montagens através de trilho DIN 35 mm (EN 50022-35) permitem maior rapidez e eficiência na montagem. Sua base de fixação por parafusos oblonga é totalmente compatível com a maioria dos contatores existentes, permitindo sua fácil substituição pela linha CWB. Possui local para passagem de cabos de comando, possibilitando a utilização de uma única canaleta economizando espaço e tempo de montagem.

Intertravamento Mecânico \"Largura Zero\"
Intertravamento mecânico sem adição de espaço lateral. Permite montagem lado a lado, possibilitando melhor aproveitamento de espaço em painéis nas partidas reversoras de até 125 A (CWB9...125). Sua instalação não necessita de ferramentas.

Blocos Supressores de Surto
Com a finalidade de evitar surtos de corrente ou tensão no circuito de comando, os blocos supressores foram desenvolvidos com tecnologia plug in, que permite um encaixe perfeito e não ocupa espaço adicional ao contator. Disponível nas versões: varistor, resistor-capacitor, diodo e diodo zener.


Aplicações
Suas características tornam os contatores CWB aptos para aplicações nos mais diversos segmentos:
Papel & Celulose
Madeira
Cimento
Mineração
Petroquímica ou química
Siderurgia
Metalurgia
Refrigeração
Açúcar & Álcool
Ventiladores
Sistemas de bombeamento
Máquinas e processos em geral
Sistemas de irrigação e bombamento
Edifícios
Elevação de cargas

Dados Técnicos
Corrente nominal: 12A
Referência CWB
Contato principal: 3NA
Tensão Comando: 24V DC
Tipo de terminal: Parafuso
Tensão nominal de isolação Ui (grau de poluição 3) - IEC 60974-4-1: 690 V
Tensão nominal de isolação Ui (Grau de poluição 3) - UL, CSA: 600 V
Limite mínimo de frequência: 25 Hz
Limite máximo de frequência: 400 Hz
Vida mecânica (CA): 10 milhões
Vida mecânica (CC): 10 milhões
Vida Elétrica - Ie AC-3: 2 milhões
Grau de proteção (IEC 60529) - Terminais principais: IP10
Grau de proteção (IEC 60529) - Bobina e contatos auxiliares: IP20
Corrente nominal: 12 A
Corrente nominal In - AC-4: 5,8 A
Corrente nominal de emprego Ie - AC-1 (q = 55 ºC): 25 A
Tensão nominal de emprego Ue - IEC 60947-4-1: 690 V
Tensão nominal de emprego Ue - UL, CSA: 600 V

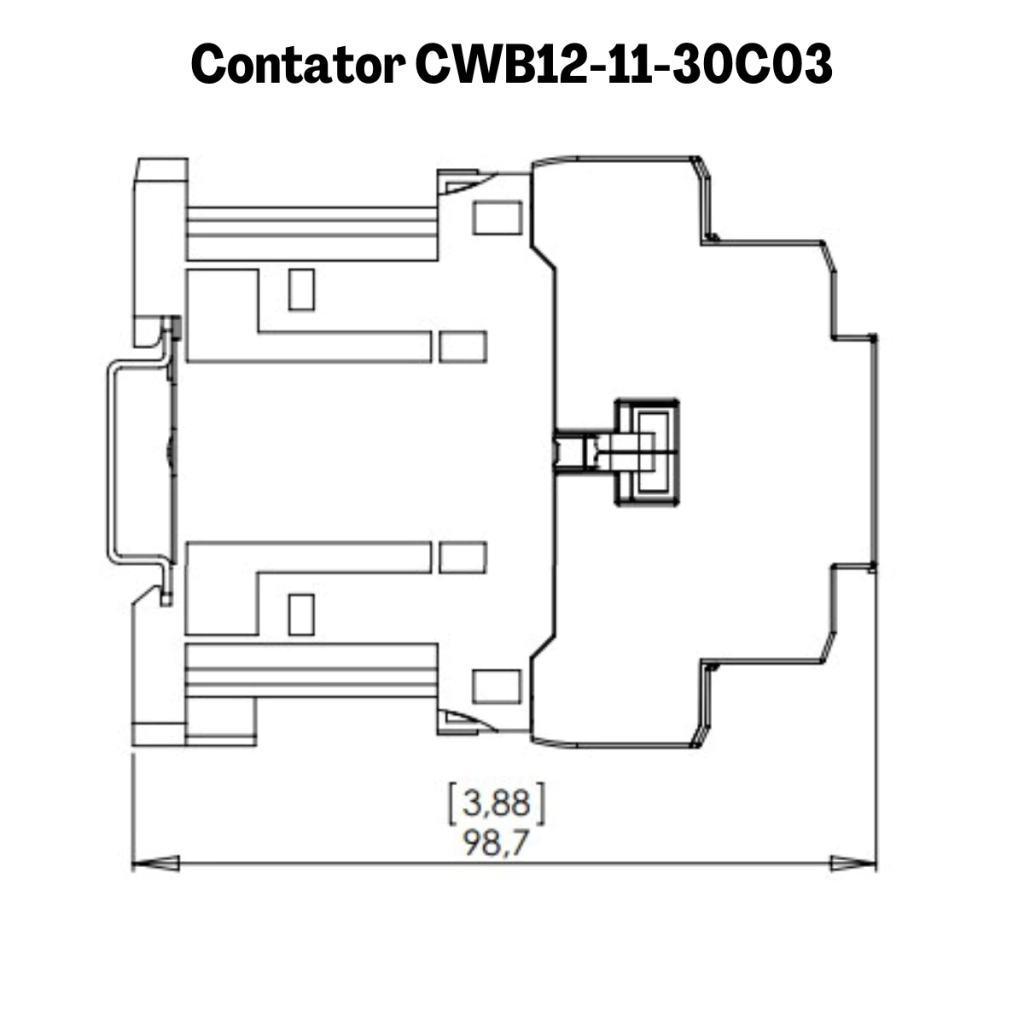

Altura: 78,4 mm
Largura: 45 mm
Profundidade: 95,7 mm
Peso: 0,408 kg
Código fornecedor: 12542260 .
