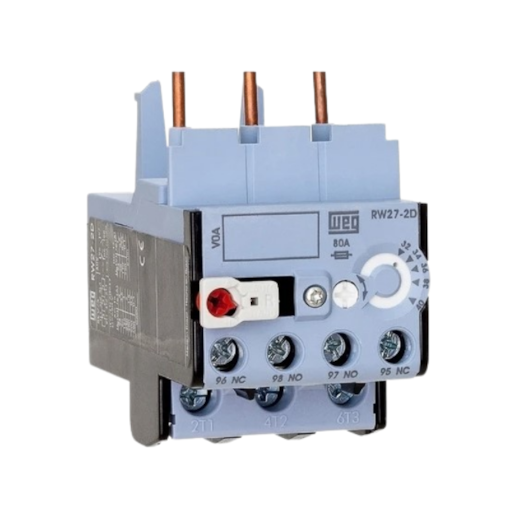

Rele Sobrecarga Térmico Az 7-10A RW27-2D3-U010 Weg

Garantia de Segurança para Seus Equipamentos
Os relés de sobrecarga RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor. Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA). Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática.

Principais Características
Disponíveis nas versões: tripolares e bipolares
Classe térmica de disparo 10
Acoplamento direto a linha de minicontatores de 7 a 32A (CW07, CWC07...025) e contatores de 9...140 A (CWM9...105 e CWB 9...125) sem precisar de acessórios
Acessório possibilita a fixação em trilho DIN 35 mm (EN 50022) ou através de parafusos
Desenvolvidos em conformidade com as normas: IEC 60947-4-1, IEC 60529, IEC 60068, VDE 0106, UL-508
Principais homologações: UL, CE, IRAM, BV, NOM ANCE, RCC, PCT

Aplicações
Os relés de sobrecarga RW foram projetados para a proteção de motores trifásicos e monofásicos em CA, e para motores em CC. Se os relés de sobrecarga RW forem utilizados na proteção de cargas monofásicas em CA ou cargas em CC, os esquemas de ligação apresentados neste catálogo deverão ser respeitados.

Referência: RW27
Número de polos: 3 polos
Tipo de montagem: Direta
Modelo contator: CWB9-38
Configuração de montagem: 2D
Tensão nominal de isolação Ui - IEC/EN 60947-4-1, VDE 0660: 690 V
Tensão nominal de isolação Ui - UL, CSA: 600 V
Tensão nominal de impulso Uimp (IEC/EN 60947-1): 6 kV
Frequência: 25...400Hz
Uso em corrente contínua: Sim
Frequência máxima de ciclos de manobra: 15 ops./h
Grau de proteção - terminais principais: IP10
Grau de proteção - contatos auxiliares: IP20
Faixa de corrente: 7-10 A
Fusível máximo (Coordenação do Tipo 2): 25gL/gG
Proteção contra curto-circuito com fusível (gL/gG): 6gL/gG
Altura: 72 mm
Largura: 45 mm
Profundidade: 82 mm
Peso bruto: 0,165 kg
Código fornecedor: 12140450
