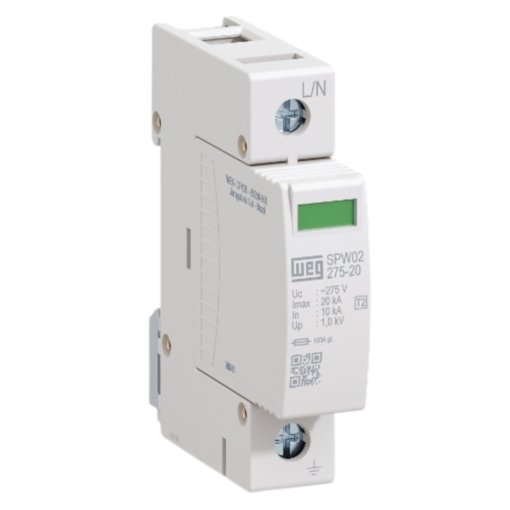

Dispositivo de Proteção Contra Surtos DPSSPW02-275-20KA Weg

Principais Características
Disponíveis nas versões monopolar e plug-in para classes de proteção I e II, os dispositivos de proteção contra surtos SPW são desenvolvidos com e sem contato de sinalização remota, além de contar com sinalização visual para indicar o momento de substituição do módulo de proteção. A linha se divide em 4 modelos de acordo com a corrente máxima de descarga presumida: 12, 20, 45 e 60 kA.

Classes de Proteção
Os DPS de Classe I são indicados para locais sujeitos a descargas diretas e de alta intensidade, característica típica de instalações e edifícios alimentados diretamente por rede de distribuição aérea, exposta a descarga atmosférica. Recomenda-se a instalação do DPS classe I no ponto de entrada da rede elétrica na edificação.

Já para os locais onde a rede elétrica está sujeita a descargas atmosféricas indiretas, caso típico de instalações internas de residências e/ou edificações alimentadas por rede elétrica embutida/subterrânea, são indicados os DPS de Classe II. Recomenda-se sua instalação no quadro de distribuição.

Características Gerais SPW02 e SPWC
Proteção de equipamentos e instalações
Classes I (descargas diretas) e II (descargas indiretas)
Conexão tipo plug-in
Modelo SPW02 – Aplicação em corrente alternada (CA)
10, 20, 40 e 60 kA (classe II)
Modelo SPWC – Aplicação em corrente alternada (CA)
12, 20, 45 e 60 kA (classe II)
12,5 kA (classe I)
Contato auxiliar (opcional)
Modelo SPW12 – aplicação fotovoltaicas em corrente contínua (CC)
40 kA (classe II)
Tensões CC (600 V e 1.000 V)

Referência produto: SPW02
Corrente máxima de descarga: 20.0
Tensão máxima de emprego: 275.0 V
Corrente máxima de impulso: Não aplicável
Código fabricante: 14827873
